      J941H電動截止閥

      產品概況

      產品型號:J941H
      公稱通徑:DN50~300mm
      公稱壓力:PN1.6~16.0MPa
      適用溫度:≤540℃
      主要材質:碳鋼、不銹鋼等
      設計標準:GB12235
      結構長度:GB12221
      法蘭尺寸:GB9113 JB79 HG20592-20635
      壓力-溫度:GB9131 JB/T74 HG20604
      試驗-檢驗:GB/T13927 JB/T9092

      J941H電動截止閥產品詳情

      J941H電動截止閥基本信息

             百鋼閥門集團生產銷售的J941H電動截止閥的啟閉件是塞形的閥瓣,密封面呈平面或錐面,閥瓣沿流體的中心線作直線運動。閥桿的運動形式,有升降桿式(閥桿升降,手輪不升降),也有升降旋轉桿式(手輪與閥桿一起旋轉升降,螺母設在閥體上)。電動截止閥只適用于全開和全關,不允許作調節和節流。


      J941H電動截止閥標準參數

      設計標準 GB12235
      結構長度 GB12221
      法蘭尺寸 GB9113 JB79 HG20592-20635
      壓力-溫度 GB9131 JB/T74 HG20604
      試驗-檢驗 GB/T13927 JB/T9092


      J941H電動截止閥閥門特點

      1、結構緊湊、設計合理,閥門剛性好,通道流暢,流阻系數小。

      2、密封面采用不銹鋼和硬質合金,使用壽命長。

      3、采用柔性石墨填料、密封可靠、操作輕便靈活。

      4、驅動方式分手動、電動、氣動、齒輪傳功,結構型式:彈性楔式單閘板、剛性楔式單閘板和雙閘板型式。

      5、廣泛適用于石油化工,火力發電廠等油品、水蒸汽管路上作接通或截斷管路中介質的啟閉裝置。


      J941H電動截止閥適應工況
             電動截止閥閥瓣、閥座密封面采用鐵基合金堆焊或司太立(Stellite)鈷基硬質合金堆焊而成,耐磨、耐高溫、耐腐蝕、抗擦傷性能好,使用壽命長,適用于公稱壓力PN1.6~16MPa,工作溫度-29~550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上,切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。

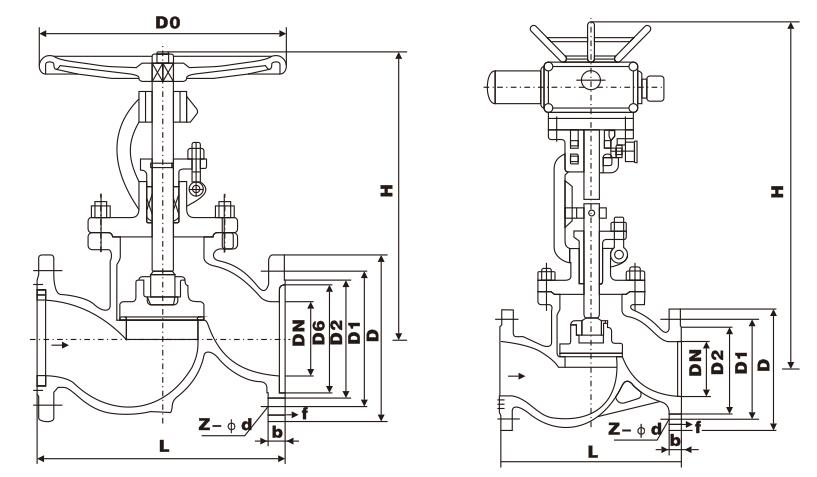

      J941H電動截止閥主要外形尺寸


      公稱壓力
      PN(MPa)
      公稱通徑
      DN(mm)
      標準值 參考值
      L D D1 n2 D6 b f f1 Z-φd L1 H 重量(kg)
      1.6 50 230 160 125 100
      16 3
      4-φ18 590 645 48
      65 290 180 145 120
      18 3
      4-φ18 590 690 60
      80 310 195 160 135
      20 3
      8-φ18 590 715 65
      100 350 215 180 155
      20 3
      8-φ18 590 770 71
      125 400 254 210 185
      22 3
      8-φ18 590 780 119
      150 480 280 240 210
      24 3
      8-φ23 590 810 210
      200 600 335 295 265
      26 3
      12-φ23 810 967 320
      250 622 405 355 320
      30 3
      12-φ25 810 1143 550
      300 698 460 410 375
      30 4
      12-φ25 830 1292 785
      2.5 50 230 160 125 100
      20 3
      4-φ18 590 645 50
      65 290 180 145 120
      22 3
      8-φ18 590 690 65
      80 310 195 160 135
      22 3
      8-φ18 590 715 67
      100 350 230 190 160
      24 3
      8-φ23 590 770 73
      125 400 270 220 188
      28 3
      8-φ25 590 780 127
      150 480 300 250 218
      30 3
      8-φ25 810 810 215
      200 600 360 310 278
      34 3
      12-φ25 810 967 322
      250 622 425 370 332
      36 3
      12-φ30 830 1143 585
      300 698 485 430 390
      40 4
      16-φ30 830 1292 795
      4.0 50 230 160 125 100 88 20 3 4 4-φ18 590 645 61
      65 290 180 145 120 110 22 3 4 8-φ18 590 690 75
      80 310 195 160 135 121 22 3 4 8-φ18 590 715 84
      100 350 230 190 160 150 24 3 4.5 8-φ23 590 770 101
      125 400 270 220 188 176 28 3 4.5 8-φ25 810 782 207
      150 480 300 250 218 204 30 3 4.5 8-φ25 810 875 226
      200 600 375 320 282 260 38 3 4.5 12-φ30 810 1160 399
      6.4 50 300 175 135 105 88 26 3 4 4-φ23 590 710 64
      65 340 200 160 130 110 28 3 4 8-φ23 590 750 77
      80 380 210 170 140 121 30 3 4 8-φ23 590 785 86
      100 430 250 200 168 150 32 3 4.5 8-φ25 810 837 171
      125 500 295 240 202 176 36 3 4.5 8-φ30 810 1031 243
      150 550 340 280 240 204 38 3 4.5 8-φ34 830 1066 296
      200 650 405 345 300 260 44 3 4.5 12-φ34 830 1213 420
      10.0 50 300 195 145 112 88 28 3 4 4-φ25 590 714 81
      65 340 220 170 138 110 32 3 4 8-φ25 590 734 102
      80 380 230 180 148 121 34 3 4 8-φ30 810 847 175
      100 430 265 210 172 150 38 3 4.5 8-φ30 810 950 194
      125 500 310 250 210 176 42 3 4.5 8-φ34 830 1141 285
      150 550 350 290 250 204 46 3 4.5 12-φ34 830 1240 450
      200 650 430 360 312 260 54 3 4.5 12-φ4l 830 1425 850
      16.0 50 300 215 165 132 88 36 3 4 8-φ25 590 562 92
      65 340 245 190 152 110 44 3 4 8-φ30 810 743 165
      80 380 260 205 168 121 46 3 4 8-φ30 830 820 216
      100 430 300 240 200 150 48 3 4.5 8-φ34 830 935 238


      溫馨提示:

      本文中所有文字、數據、圖片均只適用于參考。需要查看更多的J941H電動截止閥性能參數、結構尺寸參數、價格等詳情,或要求高質量印刷樣本,請聯系我們
