      您當前位置: 產品中心 陶瓷閥門 陶瓷偏心半球閥

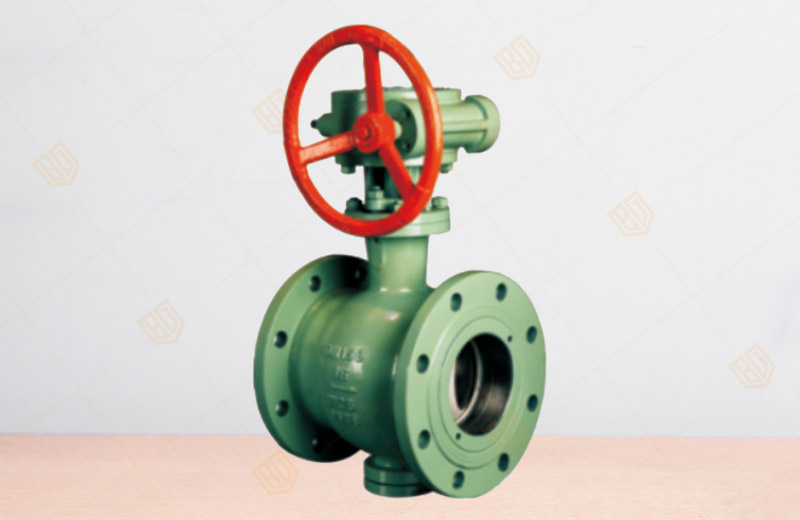

      BPQ340TC陶瓷偏心半球閥

      產品概況

      產品型號:BPQ340TC
      公稱通徑:DN50~300mm
      公稱壓力:PN1.6MPa
      連接方式:法蘭
      適用介質:鋼鐵業,洗選礦、電站、除灰等行業,礦料漿液,灰渣漿液等介質
      適用溫度:-29℃~121℃
      閥門制造:GB/T 12224
      法蘭標準:GB/T9113
      閥門試驗:GB/T 9092

      BPQ340TC陶瓷偏心半球閥產品詳情

      BPQ340TC陶瓷偏心半球閥產品簡介:

             百鋼閥門集團生產銷售的BPQ340TC陶瓷偏心半球閥利用偏心閥體、偏心球體、閥座,閥桿作旋轉運動時在共同軌跡自動定心,關閉過程中越關越緊,完全達到良好的密封目的。閥門的球體和閥座完全脫離,消除了密封圈的磨損,克服了傳統球體閥座與球體密封面始終磨損的問題,非金屬彈性材料被嵌入金屬座中,閥座金屬面受到良好的保護。特別適用于鋼鐵業,洗選礦、電站、除灰等行業,礦料漿液,灰渣漿液等介質。

              閥門的閥座和半球體的密封面均采用工程陶瓷、硬度高、耐沖蝕、壽命長。適用于含有粉狀顆粒的固液混合介質,作啟閉用;半球體為固定球式,剛性好。形狀為V形半球,體積小,重量輕; 閥座密封面與半球密封面間距具有可調性,故閥門在使用一定時間后,密封面間距可再進行調整,延長閥門壽命;閥門在全開時,閥體通道完全暢通,介質流阻小。


      BPQ340TC陶瓷偏心半球閥主要零部件材料:

       序號

       名稱

       材料

       序號

       名稱

       材料

       1

      閥蓋

      WCB

       7

       壓圈

      WCB

       2

      墊片

      氟橡膠

       8

       螺栓

      20#

       3

       閥體

      WCB

       9

      密封墊片

      氟橡膠

       4

       半球體

       WCB

       10

      支架

      WCB

       5

       閥座

       結構陶瓷

       11

       驅動裝置

       成品件

       6

      密封圈

       結構陶瓷

       12




      BPQ340TC陶瓷偏心半球閥應用規范:

      設計與制造

      GB/T 12224

       連接端尺寸

       結構長度

      GB12221

      法蘭尺寸

      GB/T9113

      檢驗與試驗

      GB/T 9092

       材料

      碳鋼

      GB/T 12229

      不銹鋼

      GB/T 12230

      標志

      GB/T 12220

       供貨

      GB/T 12252

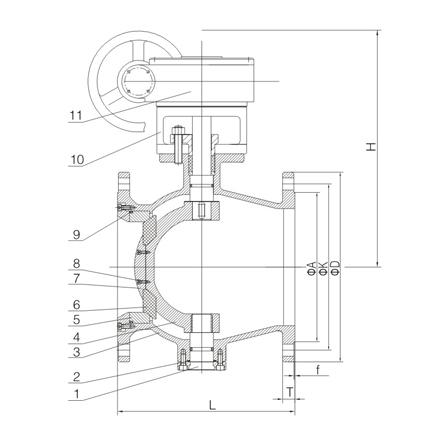

      BPQ340TC陶瓷偏心半球閥主要外形和連接尺寸:

       PN(Mpa)

       DN (mm)

       H

       L

       D

       D1

       D2

       n-d

       C

       F

      1.6

       50

      230

       124

      165

      125

       100

       4-Φ18

      16

      3

       65

      237

       145

      185

       145

       120

      4-Φ18

      18

      3

       80

       260

      165

      200

      160

       135

      8-Φ18

       20

       3

       100

       270

       194

      220

       180

      156

      8-Φ18

      20

      3

       125

       320

       210

       250

       210

      185

       8-Φ22

       22

       3

      150

      340

       229

       285

      240

       211

      8-Φ22

       26

       3

       200

       390

       243

       340

      295

       265

       8-Φ23

      26

       3

       250

       420

      297

       405

      355

      319

       8-Φ26

       30

       3

       300

       510

      338

       460

       410

       375

      8-Φ26

       30

       4



      溫馨提示:

      本文中所有文字、數據、圖片均只適用于參考。需要查看更多的BPQ340TC陶瓷偏心半球閥性能參數、結構尺寸參數、價格等詳情,或要求高質量印刷樣本,請聯系我們

      下一個產品:蝸輪陶瓷球閥
      上一個產品:陶瓷蝶閥
