      您當前位置: 產品中心 球閥 上裝偏心半球閥

      DYQ340F/H/Y上裝偏心半球閥

      產品概況

      產品型號:DYQ340F/H/Y型、DYQ940F/H/Y
      公稱通徑:DN50~2400mm
      公稱壓力:PN1.0~1.6MPa
      主要材質:球墨鑄鐵QT450/碳鋼WCB/不銹鋼CF8
      適用介質:水、天然氣、煤氣、液化氣、原油、重油
      適用溫度:≤425℃
      法蘭連接尺寸:GB/T 9113.1-2000.ASME/ANSI 16.5
      結構長度:GB 12221-2005,ASNE B16.10
      制造和驗收:GB12237-89,API 6D
      壓力試驗按JB/T9092-1999,GB/T13927-92,AP1598

      DYQ340F/H/Y上裝偏心半球閥產品詳情

      DYQ340F/H/Y上裝偏心半球閥產品簡介:

             百鋼閥門集團生產銷售的DYQ340F,DYQ340H,DYQ340Y上裝偏心半球閥適用于污水處理、紙漿、氧化鋁、城市采暖供熱、油品、天然氣、液態固態兩相混或容易化學結晶的介質等要求嚴禁的場合。可代替:通用閥、油化工專用閥、燃氣專用閥、料漿專用閥、煤粉灰渣專用閥等。

             上裝偏心半球閥采用偏心結構原理,通過傳動機構達到閘緊、調節、關閉的目的。雙偏心結構球閥在開啟時球體藏于閥腔內,流通載面大,關閉時閥芯球面沿閥座漸進,具有剪切功能,有效地切除結垢障礙,實現可靠密封。


      DYQ340F/H/Y上裝偏心半球閥工作原理:

             本系列球閥是傳統球閥富有靈性變化的結晶,它是將金屬球冠固定在偏心球體上,通過偏心曲軸的90度旋轉,實現閥門的啟閉,與金屬球冠密封面接觸的金屬閥座在軸向和徑向浮動,以補償球冠與閥座的配閘閥。簡單可靠的結構及有效的密封方式使它不但可以具有優勢地替代閘閥,而且可適用于不可使用的系統中。可以推廣應用于石油、化工、電力和冶金等行業,它設計合理、結構新穎。其結構采用偏心契緊原理通過傳動機構達到閘緊、調節、關閉的目的,密封副是金屬面環帶硬面接觸密封,雙偏心結構在開啟時閥芯位于藏球室內,流通截面大,且閥門不被沖刷,關閉時閥芯不被沖刷,開啟時閥芯球面沿閥座漸進,有效地切除結垢障礙,實現可靠密封。它對兩相混流易結垢固體析出的混流輸送特別有效。


      DYQ340F/H/Y上裝偏心半球閥產品特點:

      1、密封嚴密、輸送有害氣體可達零泄露。

      2、閥門的半球用雙金屬,母材上堆焊不同的合金,閥座也作相應堆焊經特殊的處理,密封面組合成防腐、耐磨、高強度等各種類型,滿足不同場合需求。

      3、密封副的閥芯留有補償量、當閥做磨損后,關閉時再轉動少許,任能可靠密封,延長了使用壽命。此外,用戶將壓緊螺母擰掉,調整或更換后閥座仍可用,避免了閥門密封失效后,整臺報廢的弊端。

      4、其結構采用偏心契緊原理通過傳動機構達到閘緊、調節、關閉的目的,密封副是金屬面環帶硬面接觸密封,雙偏心結構在開啟時閥芯位于藏球室內,流通截面大,且閥門不被沖刷,關閉時閥芯不被沖刷,開啟時閥芯球面沿閥座漸進,有效地切除結垢障礙,實現可靠密封。它對兩相混流易結垢固體析出的混流輸送特別有效。


      DYQ340F/H/Y上裝偏心半球閥主要性能規范:

      公稱壓力

      0.6

      1.0

      1.6

      2.0

      2.5

      4.0

      5.0

      6.4

      10

      殼體試驗壓力

      0.9

      1.5

      2.4

      3.0

      3.8

      6.0

      7.5

      9.6

      15

      高壓密封試驗

      0.66

      1.1

      1.8

      2.2

      2.8

      4.4

      5.5

      7.1

      11

      適用介質及溫度℃

      DYQ40型

      水、蒸汽、紙漿等溶液t≤180℃

      DYQ40型

      天然氣、煤氣、液化氣、原油、重油 t ≤425℃

      DYQ40型

      溶液、礦漿、氧化鋁粉、煤粉、煤灰、含塵氣體、廢渣等 t ≤300℃


      DYQ340F/H/Y上裝偏心半球閥主要零件材質及代號

      零件名稱

      DYQ40型

      DYQ40型

      DYQ40型

      閥體

      碳鋼WCB/不銹鋼CF8

      碳鋼WCB/不銹鋼CF8

      碳鋼WCB/不銹鋼CF8

      閥桿

      2Cr13/304

      2Cr13/304

      2Cr13/304

      閥芯密封副

      WCB/CF8+Cr

      WCB/CF8+硬化合金鋼

      特種硬化合金鋼質
             JK117/17Co合金

      閥座密封副

      PTFE/Molon

      WCB/CF8+硬化合金鋼

      特種硬化合金鋼質
             JK117/17Co合金

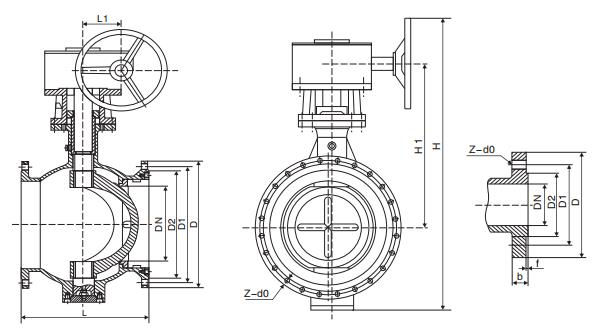

      公稱壓力
             PN

      公稱通徑
             DN(mm)

      尺寸(mm)

      L

      D

      K

      d

      b

      z-d0

      Hw

      Hd

      1.0MPa

      100

      229

      220

      180

      156

      22

      8-φ18

      330

      380

      125

      254

      210

      210

      184

      22

      8-φ18

      345

      405

      150

      267

      240

      240

      211

      24

      8-φ22

      370

      440

      200

      292

      295

      295

      266

      24

      8-φ22

      405

      470

      250

      330

      350

      350

      319

      26

      12-φ22

      480

      540

      300

      403

      400

      400

      370

      26

      12-φ22

      520

      580

      350

      430

      460

      460

      429

      26

      16-φ22

      570

      630

      400

      530

      515

      515

      480

      26

      16-φ26

      630

      710

      450

      580

      565

      565

      530

      28

      20-φ26

      690

      770

      500

      660

      620

      620

      582

      28

      20-φ26

      740

      820

      600

      840

      725

      725

      682

      34

      20-φ30

      840

      940

      700

      900

      840

      840

      794

      34

      24-φ30

      960

      1040

      800

      1000

      950

      950

      901

      36

      24-φ33

      1080

      1180

      900

      1100

      1050

      1050

      1001

      38

      28-φ33

      1190

      1280

      1000

      1200

      1160

      1160

      1112

      38

      28-φ36

      1310

      1420

      1200

      1300

      1380

      1380

      1328

      44

      32-φ39

      1420

      1530

      1400

      1500

      1590

      1590

      1530

      48

      36-φ42

      1540

      1650

      1.6MPa

      100

      229

      180

      180

      156

      22

      8-φ18

      330

      380

      125

      254

      210

      210

      184

      22

      8-φ18

      345

      405

      150

      267

      240

      240

      211

      24

      8-φ22

      370

      440

      200

      292

      295

      295

      266

      24

      12-φ22

      405

      470

      250

      330

      355

      355

      319

      26

      12-φ26

      480

      540

      300

      403

      410

      410

      370

      28

      12-φ26

      520

      580

      350

      430

      470

      470

      429

      30

      16-φ26

      570

      630

      400

      530

      525

      525

      480

      32

      16-φ30

      630

      710

      450

      580

      650

      585

      548

      40

      20-φ30

      690

      770

      500

      660

      770

      650

      609

      44

      20-φ33

      740

      820

      600

      840

      840

      770

      720

      54

      20-φ36

      840

      940

      700

      900

      950

      840

      794

      40

      24-φ36

      960

      1040

      800

      1000

      1050

      950

      901

      42

      24-φ39

      1080

      1180

      900

      1100

      1125

      1050

      1001

      44

      28-φ39

      1190

      1280

      1000

      1200

      1255

      1170

      1112

      46

      28-φ42

      1310

      1420

      1200

      1300

      1485

      1390

      1328

      52

      32-φ48

      1420

      1530

      1400

      1500

      1590

      1590

      1530

      58

      36-φ48

      1540

      1650



      溫馨提示:

      本文中所有文字、數據、圖片均只適用于參考。需要查看更多的DYQ340F/H/Y上裝偏心半球閥性能參數、結構尺寸參數、價格等詳情,或要求高質量印刷樣本,請聯系我們
