H44H/W不銹鋼旋啟式止回閥

產品概況

產品型號：H44H/W
公稱通徑：DN50～800 mm
壓力范圍：PN1.6~16.0MPa
工作溫度：-196℃～+550℃
主體材質：碳鋼、不銹鋼、合金鋼
適用介質：水、蒸汽、油品、硝酸類、醋酸類
設計制造：GB12236
結構長度：GB12221
連接法蘭：JB/T79-1994
試驗與檢驗：JB/T9092-1999

H44H/W不銹鋼旋啟式止回閥產品詳情

H44H/W旋啟式止回閥用途及特點

百鋼閥門集團生產銷售的H44H/W旋啟式止回閥嚴格按GB12236 標準設計制造，銷軸與閥瓣連接采用內裝式結構，性能優良，密封更可靠。產品廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上。

H44H/W旋啟式止回閥主要性能規范

試驗壓力	公稱壓力（MPa ）
試驗壓力	1.6	2.5	4.0	6.4	10.0
殼體試驗	2.4	3.8	6.0	9.6	15.0
密封試驗	1.8	2.8	4.4	7.1	11.0
閥體材料	WCB（C）	CF8（P）	CF 8M （R）	WC6	WC9
工作溫度	≤ 425	≤ 100	≤ 100	≤ 550	≤ 550
適用介質	水、蒸汽、油品	硝酸類	醋酸類	水、蒸汽	水、蒸汽

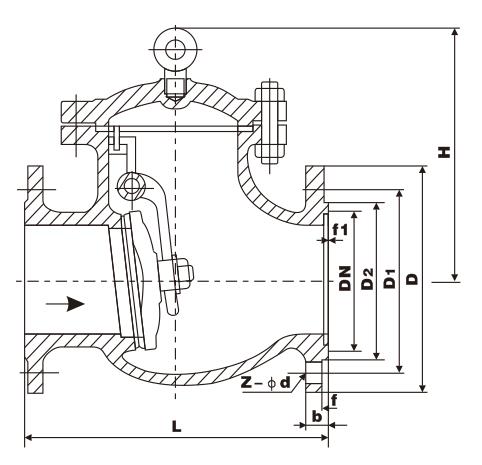

H44H/W旋啟式止回閥主要連接與外形尺寸及重量

壓力	公稱通徑(DN)	主要連接尺寸 (mm)							H44外形尺寸	重量 (kg)
壓力	mm	L	D	D1	D2	b	f	z-φd	H	重量 (kg)
2.0Mpa	50	203	152	120.5	92	16	1.6	4-19	165	17
	65	216	178	139.5	105	17.5	1.6	4-19	175	25
	80	241	190	152.5	127	19.5	1.6	4-19	190	29
	100	292	229	190.5	157	24	1.6	8-19	215	50
	125	330	254	216	186	24	1.6	8-22	245	75
	150	356	279	241.5	216	25.5	1.6	8-22	265	85
	200	495	343	298.5	270	29	1.6	8-22	320	150
	250	622	406	362	324	30.5	1.6	12-25	365	240
	300	698	483	432	381	32	1.6	12-25	415	350
	350	787	533	476	413	35	1.6	12-29	460	460
	400	864	597	540	470	37	1.6	16-29	495	580
	500	978	698	635	584	43	1.6	20-32	590	840
	600	1295	813	749.5	692	48	1.6	20-35	650	1140
	700	1448	927	863.5	800	71.5	1.6	28-35
5.0MPa	50	267	165	127	92	22.5	1.6	8-19	190	28
	65	292	190	149	105	25.5	1.6	8-22	205	33
	80	318	210	168	127	28 5	1.6	8-22	220	45
	100	356	254	200	157	32	1.6	8-22	245	70
	125	400	279	235	186	35	1.6	8-22	275	110
	150	444	318	270	216	36.5	1.6	12-22	295	150
	200	533	381	330	270	41.5	1.6	12.25	330	230
	250	622	444	387.5	324	48	1.6	16-29	420	390
	300	711	521	451	381	51	1.6	16-32	480	520
	350	838	584	514.5	413	54	1.6	20-32	535	710
	400	864	648	571.5	470	57.5	1.6	20-35	585	890
	500	1016	775	686	584.5	63.5	1.6	24-35	685	1360
	600	1364	914.5	813	692.5	70	1.6	24-41	785	2040
10.0MPa	50	292	165	127	92	26	6.4	8-19	210	32
	65	330	190	149	100	29	6.4	8-22	230	42
	80	356	210	168	127	32	6.4	8-22	255	60
	100	432	273	216	157	38	6.4	8-25	295	95
	125	508	330	266.5	186	45	6.4	8-29	310	120
	150	559	355.5	292	216	47.5	6.4	12-29	365	220
	200	660	419.5	349	270	56	6.4	12-32	420	390
	250	787	508	432	324	63.5	6.4	16-35	505	630
	300	838	559	489	381	66.5	6.4	20-35	545	870
	350	889	603.5	527	413	710	6.4	20-38	600	940
	400	991	686	603	470	76.5	6.4	20-41	650	1100

溫馨提示：

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的H44H/W不銹鋼旋啟式止回閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
