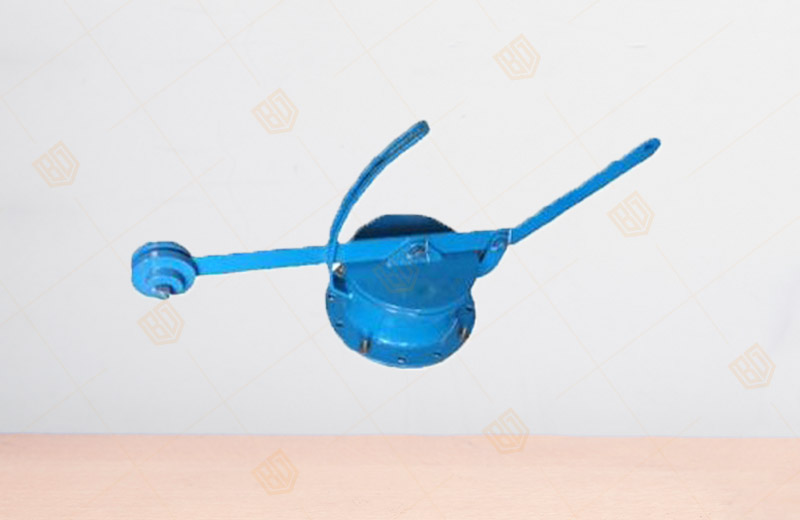

F65X泄爆閥
產品概況
產品型號：F65X
產品規格：DN150~600mm
公稱壓力：PN0.1~0.25MPa
適用溫度： ≤300℃
開啟角度：45度
適用介質：煤氣、空氣、和其它氣體
法蘭標準：GB/T9115-98
連接尺寸：GB2555-81PN2.5
檢測方法：GB/T13927-92
F65X泄爆閥結構特點及用途：
百鋼閥門集團生產銷售的F65X泄爆閥由閥座、錐形、閥蓋、閥桿、重錘、限制器等零件組成，閥桿為一杠杠機構，用閥桿的起落實現閥門的啟閉，依靠重錘的重力使密封面吻合。密封付系采用外球面與內錐面密封。適用于高爐及熱風系統的放散系統。
F65X泄爆閥主要性能：
公稱壓力 0.10Mpa；0.25Mpa
適用溫度 ≤300℃ 開啟角度 45°
適用介質 煤氣、空氣及其他氣體等
FS66W型密封面為本體材料，F(xiàn)S66HL密封面為堆焊耐磨合金
本系列除塵放散閥分為：錐蓋式和內錐面式錐蓋式內錐面式
F65X泄爆閥主要外形尺寸、連接尺寸及質量 單位：mm
| 公稱通徑DN（mm） | 公稱壓力PN（MPa） | L | D | D1 | D2 | b | H |
| 200 | 0.1 | 225 | 375 | 320 | 284 | 20 | 865 |
| 250 | 0.1 | 225 | 425 | 370 | 330 | 20 | 890 |
| 300 | 0.1 | 245 | 485 | 430 | 389 | 22 | 1020 |
| 250 | 0.1 | 265 | 555 | 490 | 448 | 22 | 1100 |
| 400 | 0.1 | 265 | 620 | 555 | 503 | 24 | 1225 |
| 450 | 0.1 | 285 | 645 | 600 | 570 | 24 | 1265 |
| 480 | 0.1 | 285 | 735 | 685 | 650 | 24 | 1320 |
| 500 | 0.1 | 285 | 755 | 705 | 670 | 26 | 1330 |
| 550 | 0.1 | 285 | 805 | 755 | 720 | 26 | 1360 |
| 600 | 0.1 | 285 | 850 | 795 | 745 | 28 | 1385 |
| 610 | 0.1 | 285 | 860 | 810 | 772 | 28 | 1395 |
| 650 | 0.1 | 285 | 910 | 830 | 794 | 28 | 1410 |
| 675 | 0.1 | 300 | 935 | 855 | 789 | 28 | 1425 |
| 700 | 0.1 | 300 | 980 | 890 | 845 | 30 | 1495 |
| 800 | 0.1 | 300 | 1075 | 985 | 940 | 30 | 1541 |
| 900 | 0.1 | 300 | 1190 | 1125 | 1070 | 30 | 1718 |
| 1000 | 0.1 | 410 | 1320 | 1210 | 1140 | 32 | 1650 |
| 1200 | 0.1 | 470 | 1530 | 1420 | 1350 | 36 | 1795 |
| 1250 | 0.1 | 470 | 1590 | 1475 | 1410 | 36 | 1800 |
