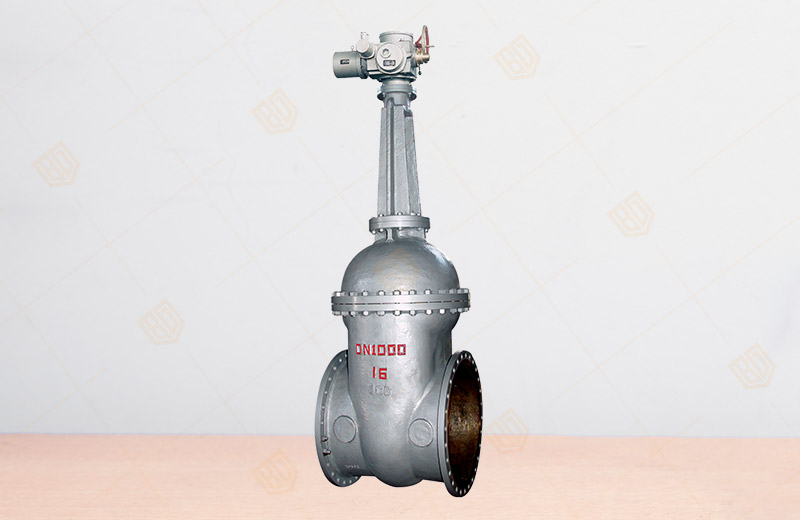

Z941H 大口徑電動閘閥
產品概況
產品型號：Z941H
公稱通徑：DN40~1200mm
公稱壓力：PN1.6～16.0MPa
工作溫度：≤-29℃～550℃
主要材質：WCB、ZGlCr5MO、ZGlCrl8Ni9Ti、ZG00Crl7Nil4M02
適用介質：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等
操作方式：手動、齒輪傳動、電動、氣動等
連接端尺寸：GB/T12221、JB79
檢驗與試驗：JB/T9092
一、Z941H 大口徑電動閘閥主要用途
百鋼閥門集團生產銷售的 Z941H大口徑電動閘閥適用于公稱壓力PN1.6～16.0MPa,工作溫度≤-29℃～550℃的石油、化工、水力、火力電站各種系統的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。操作方式有：手動、齒輪傳動、電動、氣動等。
二、Z941H 大口徑電動閘閥應用規范
|
設計與制造 |
GB/T12234 | |
|---|---|---|
| 連接端尺寸 | 結構長度 | GB/T12221 |
| 法蘭尺寸 | JB79 | |
| 檢驗與試驗 | JB/T9092 | |
| 材 料 | 碳鋼 | GB/T12229 |
| 不銹鋼 | GB/T12230 | |
| 標 志 | GB/T12220 | |
| 供 貨 | JB/T7928 | |

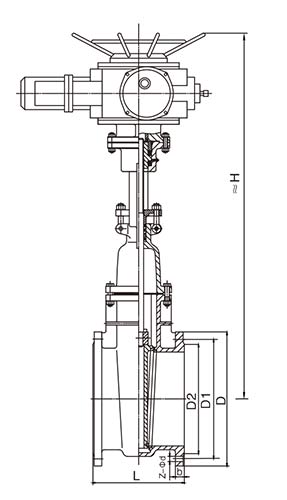

三、Z941H 大口徑電動閘閥結構與特點
四、Z941H 大口徑電動閘閥主要零件材料及主要用途
| 閥體 | 閥蓋 | 閥板 | 閥座 | 閥桿 | 填料 | 適用介質 | 適用溫度 (≤℃) |
|---|---|---|---|---|---|---|---|
| WCB | WCB+D507MO | D577 | 2Crl3 | 柔性石墨 | 水、油品、蒸汽 | 425 | |
| ZGlCr5MO | ZGlCr5M0+ Stellite12 | 1Crl8Ni9+ Stellite6 | 25Cr2M01VA | 柔性石墨 | 水、油品、蒸汽 | 550 | |
| ZGlCrl8Ni9Ti |
1Crl7Ni2 |
1Crl8Ni9+ Stellite6 | 1Crl8Ni9Ti | PTFE | 硝酸類、堿類 | 200 | |
| ZG00Crl7Nil4M02 | 316L+ Stellite12 | 316L+Stel1ite6 | 316L | PTFE | 尿素、甲銨液、磷酸 | 200 | |
五、Z941H 大口徑電動閘閥主要外形尺寸
|
凸面法蘭 RF Z940H Z940Y Z940W Z940F Z941H Z941Y Z941W Z941F 16C 16P 16R 16I |
1.6MPa | ||||||||
| DN | L | D | D1 | D2 | b | Z-φd | H | 電裝型號 | |
| 40 | 200 | 145 | 110 | 85 | 16 | 4-φ18 | 595 | DZW10 | |
| 50 | 250 | 160 | 125 | 100 | 16 | 4-φ18 | 653 | DZW10 | |
| 65 | 265 | 180 | 145 | 120 | 18 | 4-φ18 | 665 | DZW10 | |
| 80 | 280 | 195 | 160 | 135 | 20 | 8-φ18 | 725 | DZW15 | |
| 100 | 300 | 215 | 180 | 155 | 20 | 8-φ18 | 787 | DZW20 | |
| 125 | 325 | 245 | 210 | 185 | 22 | 8-φ18 | 934 | DZW20 | |
| 150 | 350 | 280 | 240 | 210 | 24 | 8-φ23 | 955 | DZW20 | |
| 200 | 400 | 335 | 295 | 265 | 26 | 12-φ23 | 1105 | DZW30 | |
| 250 | 450 | 405 | 335 | 320 | 30 | 12-φ25 | 1343 | DZW30 | |
| 300 | 500 | 460 | 410 | 375 | 30 | 12-φ25 | 1516 | DZW45 | |
| 350 | 550 | 520 | 470 | 435 | 34 | 16-φ25 | 1678 | DZW90 | |
| 400 | 600 | 580 | 525 | 485 | 36 | 16-φ30 | 1849 | DZW120 | |
| 450 | 650 | 640 | 585 | 545 | 40 | 20-φ30 | 1937 | DZW120 | |
| 500 | 700 | 705 | 650 | 608 | 44 | 20-φ34 | 2234 | DZW180 | |
| 600 | 800 | 840 | 770 | 718 | 48 | 20-φ41 | 2432 | DZW250 | |
| 700 | 900 | 910 | 840 | 788 | 50 | 24-φ41 | 2489 | DZW250 | |
| 800 | 1000 | 1020 | 950 | 898 | 52 | 24-φ41 | 2643 | DZW350 | |
| 900 | 1100 | 1120 | 1050 | 998 | 54 | 28-φ41 | 2935 | DZW500 | |
| 1000 | 1200 | 1255 | 1170 | 1100 | 56 | 28-φ48 | 3410 | DZW500 | |
| 1200 | 1300 | 1485 | 1390 | 1325 | 58 | 32-φ54 | 3850 | DZW500 | |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的Z941H 大口徑電動閘閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
